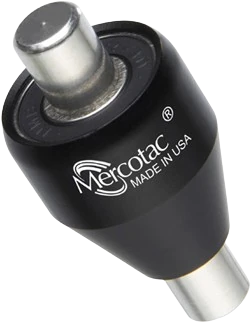

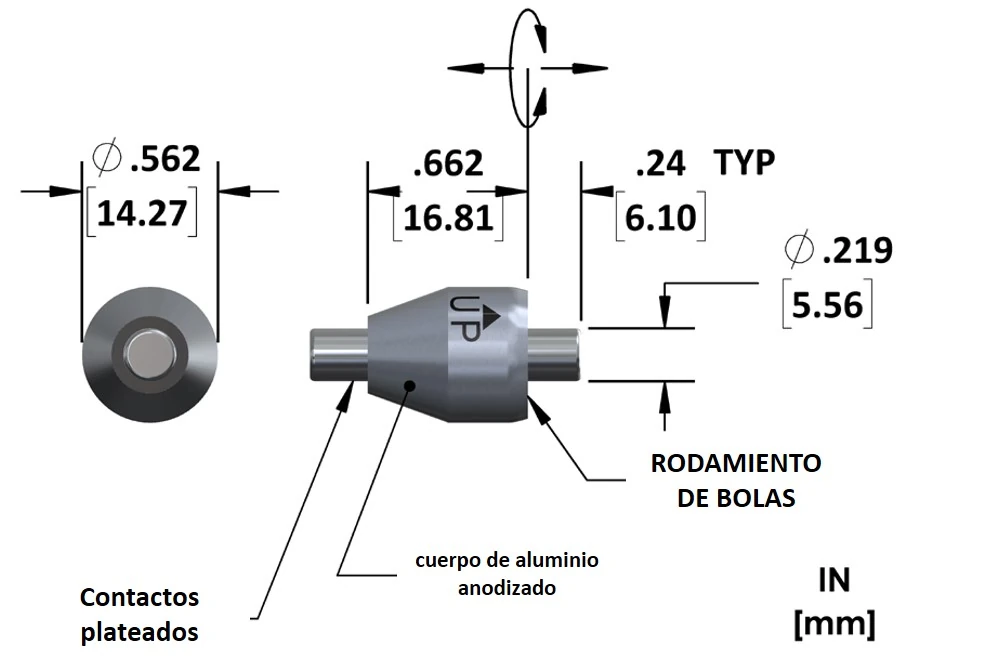

Conectores Giratorios Mercotac Modelo 105 y 110T (1 Polo)

• El designador "T" indica el modelo estándar (montaje en receptáculo).
• El designador "TS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
• El designador "TL" indica par bajo.
• El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
• Nota: El cuerpo del Mercotac serie 110-T/105 está eléctricamente "caliente" al conductor interno.

Las opciones de conector se detallan a continuación. No están incluidos con la compra de un Mercotac 105/110T. Pida los conectores deseados por separado.

•

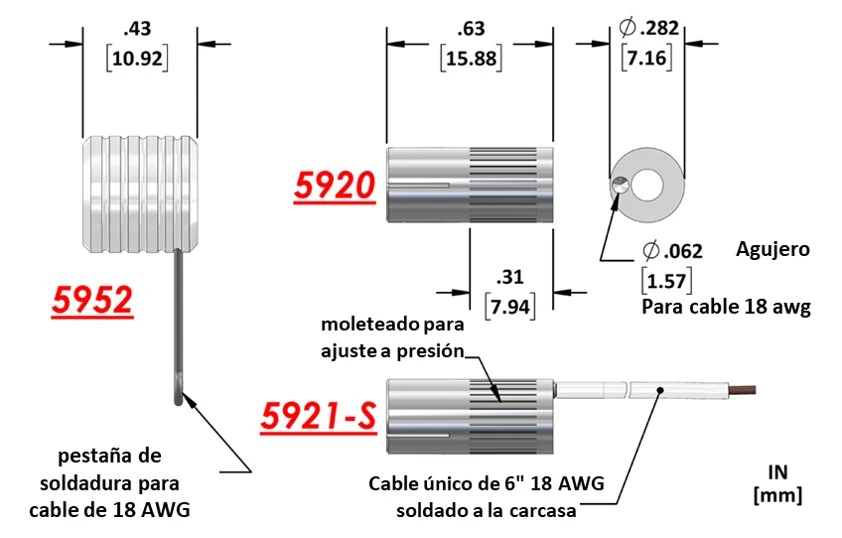

  N.° de artículo: 5920

  Receptáculo de un contacto

  • Un orificio de soldadura para cable de 18 AWG.
  • Adecuado hasta 4 amperios.
•

  N.° de artículo: 5921-S

  Receptáculo de un contacto

  • Con un cable de 6” (18 AWG) preconectado.
  • Adecuado hasta 4 amperios.
•

  N.° de artículo: 5952

  Tapa de un contacto

  • Un orificio de soldadura para cable de 18 AWG.
  • Adecuado hasta 4 amperios.
•

  Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.

Los modelos 105 y 110T normalmente se montan mediante el cuerpo negro o el contacto en cualquiera de los extremos. El montaje en el cuerpo normalmente utiliza un tornillo de fijación o una abrazadera dividida. El soporte de contacto se sujeta en el receptáculo instalado mediante un ajuste de resorte. Lo mejor es montar el Mercotac de manera que el cuerpo del conector gire.

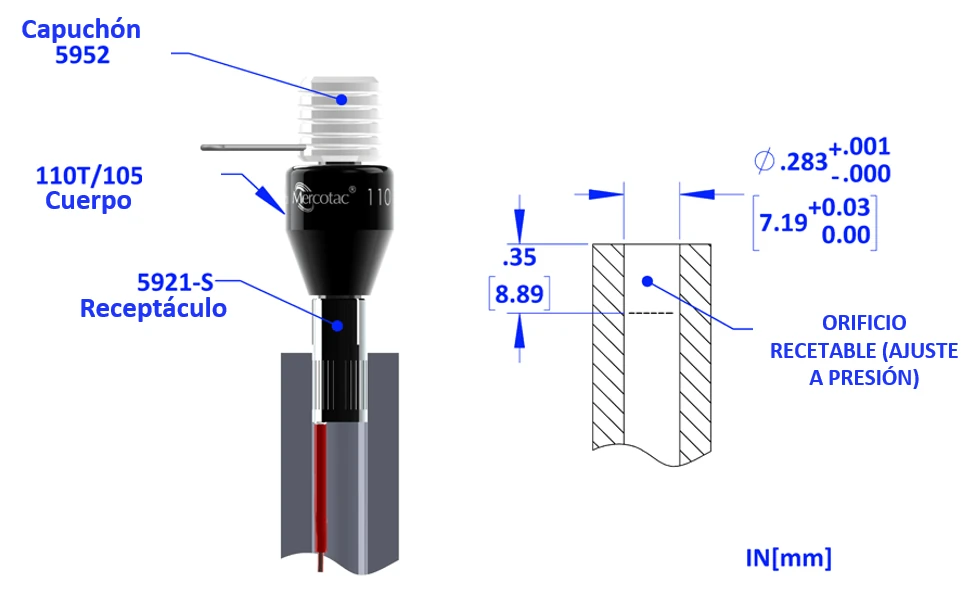

• Montaje receptible

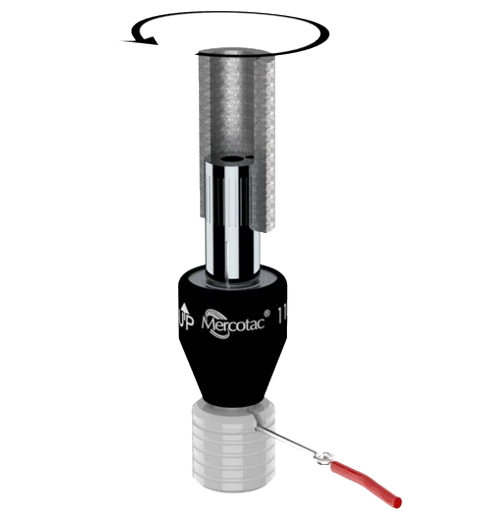

• Montaje superior con eje conductivo



  Orientación de montaje preferida.

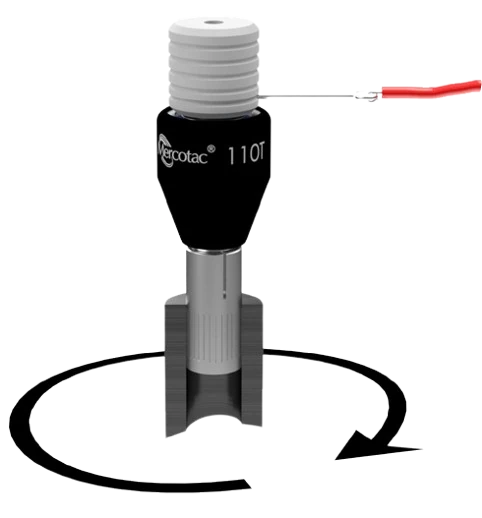

• Montaje inferior con eje conductivo



  El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.

• Montaje horizontal con eje conductor

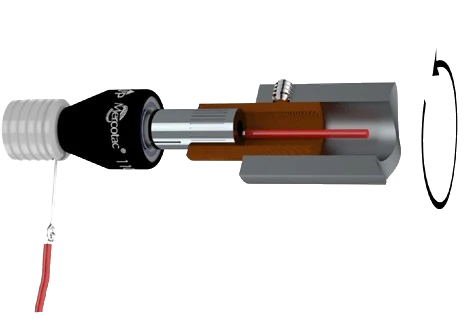

• Montaje horizontal con aislamiento térmico y eléctrico



  Úselo si se necesita aislamiento eléctrico y térmico.

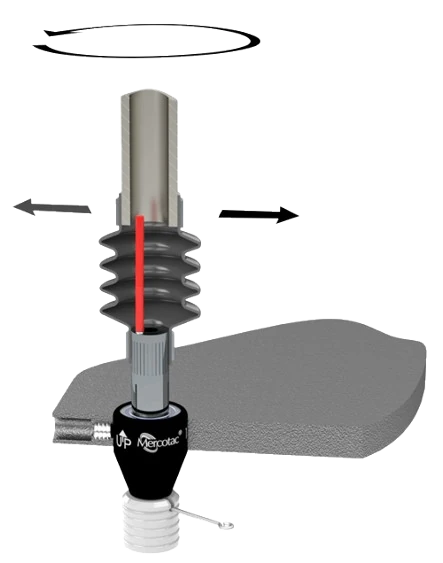

• Montaje aislante de vibraciones

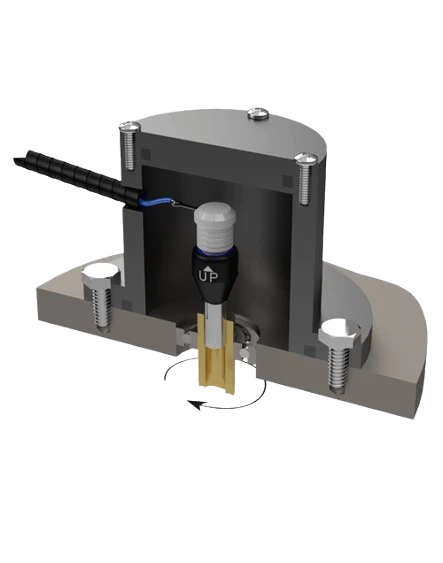

• Montaje de carcasa protectora con eje conductor



Notas de instalación:

• La flecha hacia arriba no debe apuntar por debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos de choque.
